Sistemas de guiado lineal

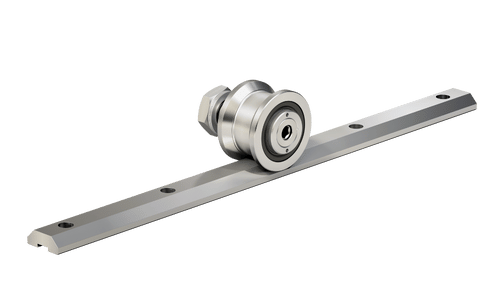

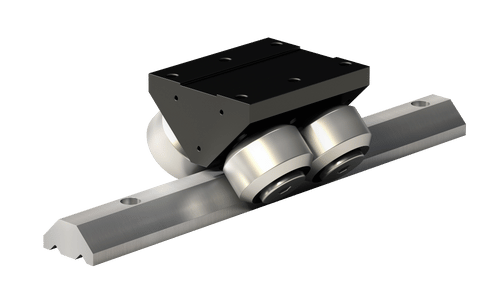

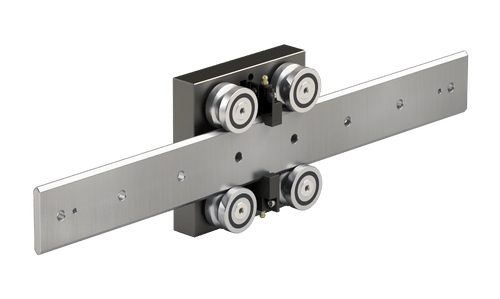

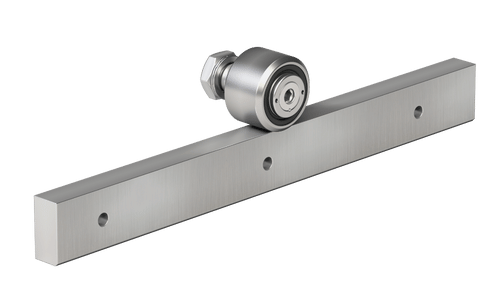

Esta familia de productos Nadella consta de guías lineales para una instalación simple a un costo razonable pero capaz de soportar cargas elevadas, a alta velocidad y funcionar de manera confiable en ambientes agresivos. Las aplicaciones más típicas se encuentran en la industria de la fundición, equipos de fabricación de acero, sistemas de estampación y transferencia de metales, sistemas de almacenamiento automático y elevadores de materiales entre otros. La familia se compone de los diseños de raíles GU, FS, FSH y GP. Todos son de acero macizo estirado en frío con superficies de rodadura endurecidas por inducción que se pueden suministrar con tratamiento de superficie con chorro de arena o pulido. Los rodillos guía se ejecutan en diseños de rodamientos de bolas, agujas o rodillos cónicos para ofrecer una amplia gama de capacidades de carga a varios niveles de precio. Además de los rodillos guía, existe la familia de carros denominada Rolbloc. Los carros Rolbloc, diseñados para ser utilizados con los rieles perfilados trapezoidales GU, están compuestos por un cuerpo prismático en acero con uno o dos pares de rodillos, con un anillo exterior cilíndrico, montado con ejes perpendiculares entre ellos. Con los carros Rolbloc hay un rodado puro, obtenido con el perfil trapezoidal de carril GU, que proporciona un sistema bien guiado. Este diseño permite un alto rendimiento en el ciclo de trabajo con grandes capacidades de carga, alta velocidad y bajo nivel de ruido. Los carros Rolbloc son particularmente adecuados para mover cargas muy pesadas con alta aceleración, para fundición y otras aplicaciones de la industria pesada.

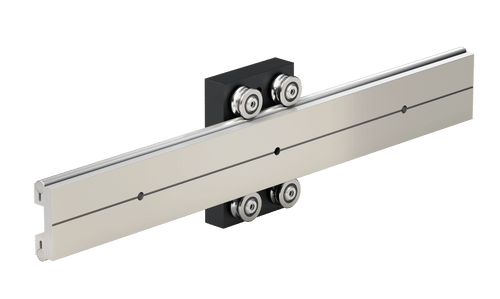

Esta familia está compuesta por un elemento estructural de aluminio extruido que tiene dos ejes de acero templado prensado que sirven como pistas de rodadura para los rodillos de los carros guía. La combinación de dos materiales nos permite aprovechar las principales características y tecnología de producción de ambos: por una parte la ligereza de la aleación ligera, por otra la dureza y perfecto acabado superficial de los ejes de acero. Estos rieles de guía están diseñados para satisfacer aplicaciones con cargas medias/ligeras y entornos agresivos (polvo de madera y virutas). Se han realizado diferentes configuraciones geométricas de rieles para diferentes aplicaciones: DC: carril completo de dos ejes y cuerpo de aluminio en forma de “I”. C: carril con un solo eje, para ser utilizado cuando se requiera mayor distancia entre los rodillos. FWS: carril completo y compacto de dos ejes. FWH: carril compacto con eje único. LM: carril completo de dos ejes en forma de “C”. FWN: carril completo de dos ejes con dimensiones intercambiables según DIN645. Los carros contienen tres o más rodillos de acero endurecido y rectificado con perfil de arco gótico, con escudos y sellos de lubricación y protección de larga duración.
