Consejos de montaje: Guías telescópicas endurecidas
La nueva línea Nadella de Guías Telescópicas Endurecidas es la solución ideal para aplicaciones que requieren ciclos de trabajo elevados, cargas pesadas y procesos continuos.
Al estar fabricado íntegramente en acero, con perfiles estirados en frío y pistas de rodadura templadas por inducción, permite mover cargas pesadas con un funcionamiento suave y una holgura reducida, gracias a la nueva forma optimizada.
El alto grado de personalización es una de las grandes fortalezas de Nadella. Por lo tanto, esta línea de productos ofrece muchas posibilidades y se puede utilizar en una amplia gama de industrias.
Información sobre diferentes configuraciones de orificios para productos estándar
Las guías NTA permiten el acceso total a todos los orificios de montaje quitando el tornillo al final del perfil guía.
Cuando la guía telescópica esté fijada en el soporte, el tornillo debe volver a apretarse.

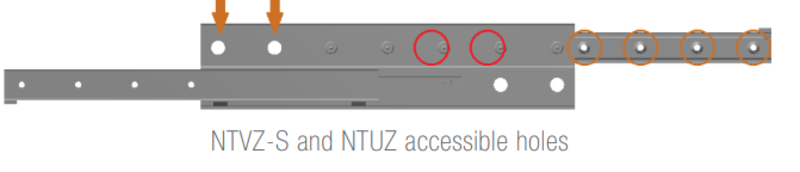

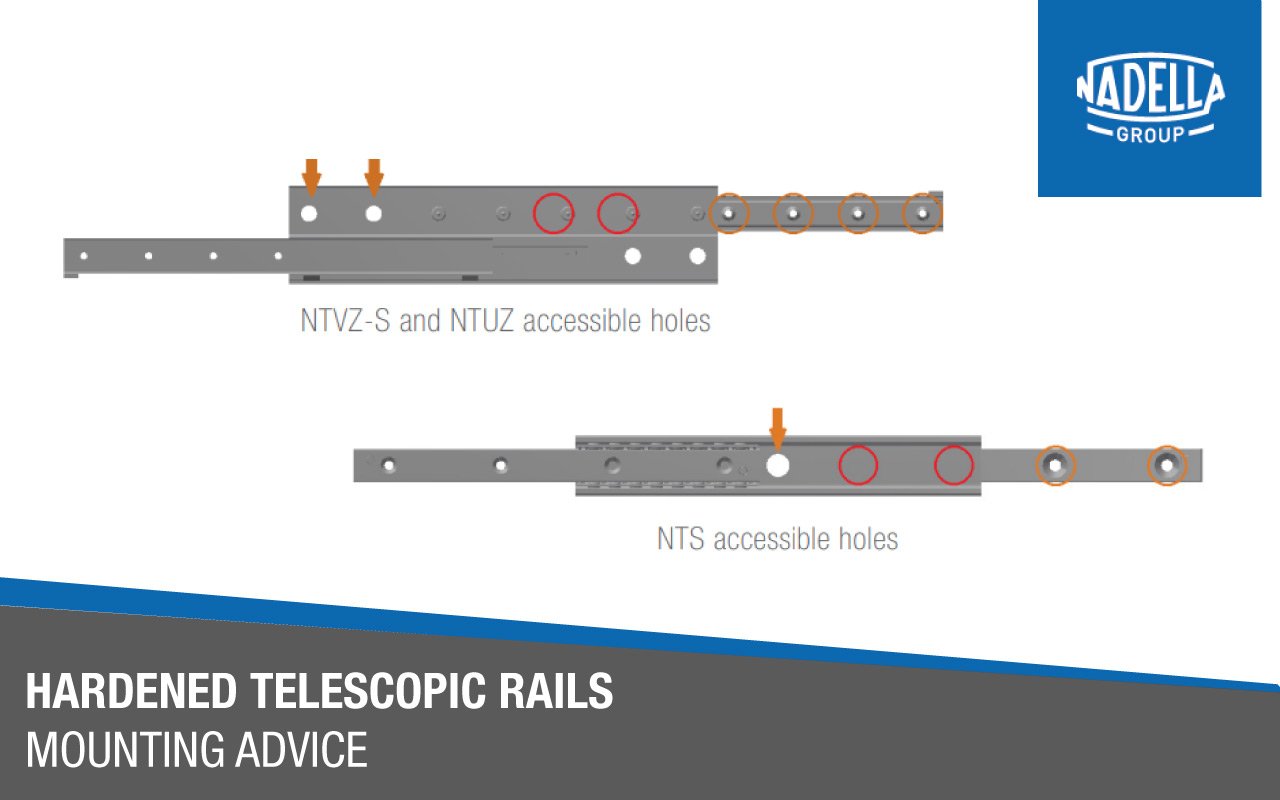

Para un montaje adecuado de NTVZ-H y NTUZ-H, recomendamos utilizar todos los orificios accesibles sin quitar ninguna sección de guía. Como se muestra en la figura de la derecha, los círculos naranjas indican los orificios accesibles que se pueden usar para montar la guía cuando está completamente extendida.
Los círculos rojos indican los orificios a los que se puede acceder después de cerrar la guía, utilizando los orificios con flechas naranjas. Estos pasos deben realizarse tanto en la pared como en el lateral del cajón.
Opción: Carrera doble (VR, VRM)
Las guías telescópicas Nadella NTA-H y NTS-H se pueden suministrar con extensión hacia adelante y hacia atrás (o con doble carrera).
Para las guías telescópicas NTA-H y NTS-H con extensión parcial, el cliente puede desactivar la función de carrera doble simplemente quitando el tornillo final en el borde de la guía o puede pedir la guía directamente con el sufijo -VR.
En el caso de NTS-H con extensión total, la extracción de los tornillos de tope puede provocar el desplazamiento involuntario del soporte central al cambiar de dirección inversa a directa. Para evitar esto y asegurar el movimiento sincronizado de los tres elementos en el caso de extensiones de doble carrera, agregue el sufijo -VRM en su código de pedido.
Las extensiones completas NTS-H de tamaño 28 y 43 están disponibles con orificios avellanados (sufijo SS) y orificios roscados. También se pueden pedir en la versión mixta (sufijo GS), con una corredera con agujeros avellanados y una corredera con agujeros roscados.
Todos los agujeros avellanados son accesibles sin necesidad de abrir la guía en la versión de doble extensión.

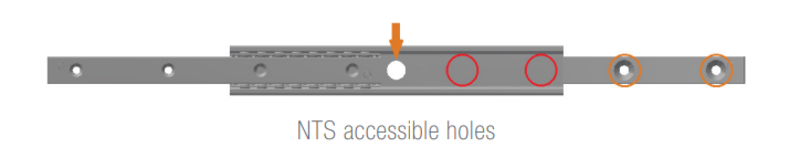

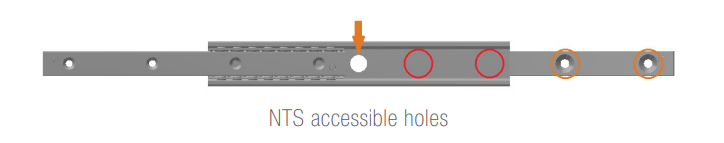

Como se muestra en la figura 2, los círculos naranjas indican los orificios accesibles que se pueden usar para fijar la guía completamente extendida; los círculos rojos indican los orificios que quedan accesibles cuando la guía está cerrada, utilizando los orificios con flechas naranjas.
Tanto la versión de carrera simple como la de carrera doble del NTVZ-H se pueden utilizar en el lado derecho o izquierdo del cajón, por lo que no es necesario especificar el lado de montaje al realizar el pedido del producto.
El tipo NTUZ-H no es simétrico y, como se muestra en la figura, existe la guía para el lado derecho y la guía para el lado izquierdo. Al ordenar el producto
es importante elegir el código correcto en este catálogo (ejemplo: NTUZ84-30H-770-R para el lado derecho, NTUZ84-30H-770-L para el lado izquierdo.
Para las guías NTVZ-H y NTUZ-H, el cursor donde engancha la carga debe estar siempre en la parte inferior.
Para obtener más información sobre nuestros rieles telescópicos y más opciones disponibles, descargue nuestro catálogo HT221EN. Nuestro equipo técnico estará encantado de asesorarle si tiene alguna duda.
